Помилка Р0011 вказує на збій в системі динамічного регулювання фаз газорозподілу. Вона призводить до поганих наслідків, якщо її вчасно не усунути. Ми детально розберемо, що означає код Р0011, які симптоми його супроводжують, як можна самостійно діагностувати несправність. Ми розповімо про можливі причини виникнення помилки, покроково опишемо способи її усунення.

Ви дізнаєтесь, наскільки серйозною є проблема і що може статися, якщо її ігнорувати. Поділимося порадами, Як запобігти появі помилки Р0011 в майбутньому, заощадити на дорогому ремонті. Навіть якщо ви не дуже заглиблювалися в пристрій автомобіля, стаття допоможе розібратися в темі, самостійно впоратися з неполадкою.

Що означає Помилка Р0011

Код Р0011 сигналізує про проблеми в роботі системи автоматичного регулювання фаз газорозподілу (VVT). Цей вузол управляє моментом відкриття і закриття клапанів, оптимізує його під всі режими роботи двигуна. Коли блок управління (ЕБУ) виявляє, що положення розподільного вала впускних клапанів відрізняється від заданого, він фіксує помилку. Зазвичай це відбувається через несправність клапана управління подачею масла (OCV).

У помилки Р0011 чітка назва:”положення розподільного валу, порушення фаз газорозподілу або продуктивності системи, банк 1″. Англійською це Camshaft Position-Timing Over-Advanced or System Performance (Bank 1). Звучить складно, але розберемося по порядку:

1. “Положення распредвала” говорить про те, що проблема викликана положенням распредвала впускних клапанів. Саме цей вал повертається фазовращателем, змінюючи момент відкриття клапанів.
2. “Порушення фаз газорозподілу або продуктивності системи” – основна фраза. Вона означає, що распредвал не зайняв потрібного положення за відведений час. Блок управління подав команду на OCV, але распредвал не повернувся на заданий кут.
3. “Банк 1” означає групу циліндрів, в яку входить перший циліндр (зазвичай це ліва сторона двигуна). У V-образних моторах з двома головками є ще й банк 2.

Р0011 говорить про несинхронізацію між валом та ЕБУ. Зазвичай через проблеми з клапаном масляного контролю або низького тиску масла.

Система динамічного регулювання фаз газорозподілу

Система VVT покликана підвищувати потужність, крутний момент, економічність двигуна, підлаштовуючи фази газорозподілу під поточні умови. Для цього використовується механізм – фазообертач распредвала. За командою блоку управління електромагнітний клапан OCV (Oil Control Valve) подає масло під тиском до фазовращателю (муфті), який трохи повертає распредвал щодо приводу ГРМ. Так досягається випередження або запізнювання відкриття клапанів.

Принцип роботи системи Variable Valve Timing-VVT

Коли распредвал впускних клапанів повертається незалежно від випускного, це називають системою з фазовращателем на впуску (Single VVT-i). Якщо регулюються обидва распредвала, це Dual VVT-i. VVT дозволяє отримати хорошу тягу на низьких оборотах, високу потужність в “верхах”. А ще економити паливо при малих навантаженнях. Але для стабільної роботи системи важливо, щоб клапан OCV швидко, точно виконував команди ЕБУ.

Роль блоку управління і клапана управління подачею масла

Мозком системи VVT виступає блок управління двигуном. Він збирає дані з датчиків (положення коленвала і распредвала, масової витрати повітря, температури ОЖ, положення дросельної заслінки) і розраховує оптимальний момент відкриття або закриття клапанів. Для регулювання фаз ЕБУ використовує клапан OCV. Це електромагнітний клапан, який змінює тиск масла, що подається до фазообертача. Так блок управління повертає распредвал на потрібний кут.

Коли на OCV приходить керуючий сигнал, він відкриває масляний канал. Масло під тиском надходить в порожнину фазовращателя. Якщо сигнал пропадає, клапан закривається, тиск масла скидається в картер. Клапан OCV-точка зв’язку між ЕБУ і механічною частиною системи VVT. Він повинен швидко реагувати на команди, не заклинювати, забезпечувати герметичність. А для цього важливо стежити за станом моторного масла.

Симптоми помилки Р0011

Найбільш очевидний симптом-загорівся Check Engine на приладовій панелі. Як тільки ЕБУ фіксує проблему з фазорегулятором, він включає лампочку, сигналізуючи про несправності. Жовтий індикатор у вигляді двигуна — явний мотив з’їздити на діагностику. Більшість водіїв звикли його ігнорувати, але у випадку з Р0011 тягнути не варто. Наслідки можуть бути серйозними.

Піктограма Check Engine

Завжди є шанс, що чек горить через одноразового збою в роботі датчиків або клапана OCV. Тому після першої появи лампочки потрібно скинути помилку і поспостерігати. Якщо вона з’явиться знову, значить проблема нікуди не поділася. Миготливий Check Engine говорить про серйозну несправність, яка може привести до руйнування каталізатора. В цьому випадку потрібно припинити рух, викликати евакуатор. Одноразові збої краще не ігнорувати, а перевірити роботу системи VVT.

Проблеми із запуском двигуна

Коли фази газорозподілу збиваються, страждає робота всього двигуна. Одним з найбільш неприємних симптомів Р0011 стають труднощі з запуском мотора, особливо якщо він холодний. Стартер крутить, але двигун не схоплює з першого разу. Доводиться включати запалювання по кілька разів, щоб завести машину. Проблема в тому, що через збій фаз клапани відкриваються не вчасно. У циліндри потрапляє незбалансована суміш палива і повітря.

Якщо раніше мотор заводився з півоберта, а тепер для цього потрібно кілька спроб — привід задуматися. Особливо коли ситуація повторюється день у день. Велика ймовірність, що винна саме помилка Р0011. Утруднений запуск двигуна-не нешкідлива дрібниця. Через постійне включення стартера акумулятор розряджається набагато швидше. А з часом можуть постраждати більш дорогі вузли-свічки запалювання або паливний насос.

Нестійка робота мотора

Ще один характерний симптом помилки Р0011 – “рваний” холостий хід, посмикування двигуна при русі. Мотор то набирає обертів, то різко їх скидає, працює з перебоями, може навіть стихнути на ходу. Всі ці ознаки — наслідок порушення фаз газорозподілу. Коли впускні клапани відкриваються невчасно, в циліндри потрапляє неправильна кількість паливоповітряної суміші. В результаті двигун не може підтримувати стабільні обороти.

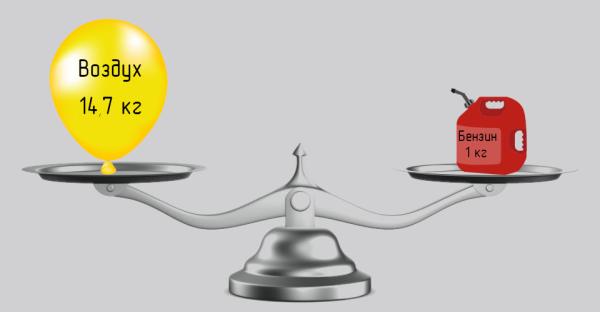

Пропорції топливоповітряної суміші

Часто мотор глухне на холостих, коли газорозподіл особливо важливо. Блок управління намагається адаптувати момент запалювання під змінилися фази, але справляється з цим далеко не завжди. Вібрації, ривки, провали — все це не просто неприємно, але і небезпечно. Можна потрапити в аварійну ситуацію, особливо при обгонах або маневруванні. Тому ігнорувати таку поведінку машини точно не варто.

Підвищена витрата палива і викиди

Правильно налаштована система VVT допомагає економити бензин, оптимізує наповнення циліндрів. Але коли в її роботі виникає збій, витрата палива відчутно зростає. Причина та ж — порушення фаз газорозподілу. Впускні клапани відкриваються із запізненням або закриваються завчасно, через що частина пального залишається незгорілою. Вона просто вилітає у вихлопну трубу, отруюючи каталізатор.

Неповне згоряння палива призводить до підвищеного вмісту з і СН у вихлопі. Велика кількість незгорілих вуглеводнів теж стає симптомом помилки Р0011, серйозною проблемою. Результат – більше витрачаєте грошей на бензин, А їздите на ті ж відстані. До того ж страждає екологія, зростає ризик “отруєння” каталізатора. Чекати поліпшень не доводиться, потрібно шукати причини, усувати неполадки.

Основні причини виникнення помилки Р0011

Однією з найпоширеніших причин помилки Р0011 є моторне масло. Точніше, його низький рівень, висока в’язкість або сильне забруднення. Адже саме масло приводить в дію фазообертач. Якщо мастила мало або вона занадто густа, клапан OCV не зможе оперативно подавати тиск в систему VVT. Особливо страждає гідравлічний механізм фазорегулятора-він просто заклинює в одному положенні.

Брудне масло з продуктами зносу теж не сприяє плавній роботі системи. Клапан управління забивається, масляні канали заростають відкладеннями, тиск падає. Все це і призводить до помилки Р0011. Щоб виключити цю причину, потрібно регулярно перевіряти рівень масла, його стан. В’язкість і склад повинні строго відповідати рекомендаціям виробника. Сильно темна мастило з запахом гару — привід для заміни, навіть якщо ще не підійшов термін.

Несправність клапана регулювання фаз газорозподілу

Другою за популярністю причиною коду Р0011 є несправний клапан OCV. Саме він управляє подачею масла до фазовращателю, тому від його стану залежить точність регулювання. Клапан OCV-електромагнітний, тобто спрацьовує від електричного сигналу. Якщо в його обмотці виникає обрив або коротке замикання, клапан перестає реагувати на команди ЕБУ. Масло або взагалі не надходить до фазовращателю, або тече постійно.

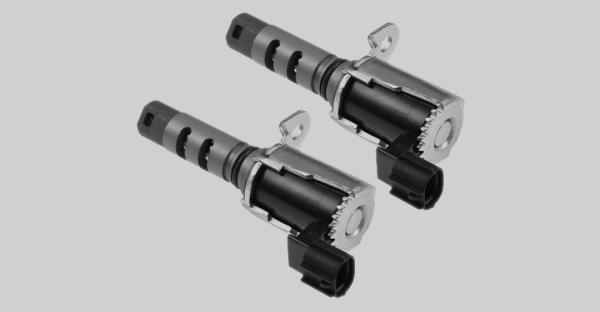

Нові клапани OCV

Окислення контактів, пошкодження проводки, корозія роз’єму — все це теж призводить до збоїв в роботі OCV. Він може неправильно відкриватися, заклинювати в проміжному положенні або пропускати масло в закритому стані. Буває, що сам клапан справний, але його характеристики не відповідають параметрам конкретної моделі двигуна. Таке трапляється, якщо при ремонті встановили неоригінальний OCV. Блок управління буде посилати йому сигнали, але фази все одно зіб’ються.

Перевірити працездатність клапана можна мультиметром, заміривши опір обмотки. Якщо воно нескінченно велике або близько до нуля — в наявності обрив або замикання. Проміжні значення теж говорять про проблеми. Варто оцінити стан проводки, контактного роз’єму. Чи немає потертостей, тріщин, окислення? Перевірте контакти на наявність вологи, бруду. Іноді досить просто почистити і просушити роз’єм, щоб відновити роботу.

Заклинювання фазовращателя або распредвала

Якщо ми виключили проблеми з маслом і клапаном OCV, то причина помилки Р0011 може критися в механічній частині системи VVT. А саме-в самому фазовращателе або распредвале. Фазообертач приводиться в дію маслом, повертає распредвал на фіксований кут. Згодом внутрішні порожнини механізму забиваються брудом і продуктами зносу, що призводить до заклинювання.

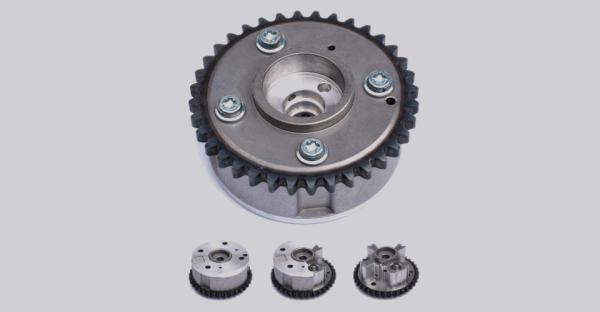

Фазообертач (муфта VVT)

Распредвал теж страждає від нагару і відкладень, особливо в місцях контакту з впускний постіллю. Якщо масляне голодування відбувається часто, поверхні распредвала починають схоплюватися, задиратися. В результаті вал може перестати провертатися. В обох випадках команди блоку управління на OCV будуть правильними, але распредвал фізично не зможе повернутися на потрібний кут. Система діагностики зафіксує помилку Р0011, включить Check Engine.

Найнеприємніше, що усунути несправність своїми руками навряд чи вийде. Буде потрібно капітальний ремонт двигуна з повним розбиранням, дефектуванням ГРМ. Ціна питання-десятки тисяч рублів, в залежності від моделі.

Розтягування ланцюга ГРМ

Ще одна можлива причина виникнення помилки Р0011 – розтягнутий Ланцюг ГРМ. Саме через неї распредвал отримує обертання від колінчастого вала, синхронізується з ним. Ланцюг ГРМ витягується з часом, особливо при агресивній манері їзди, поганому обслуговуванні двигуна. Недостатнє натяг призводить до збою фаз, адже распредвал починає відставати від коленвала. Результат-впускні клапани відкриваються пізніше, ніж потрібно. Блок управління намагається це виправити, але OCV не може повернути розподільний вал досить сильно через слабкість у приводі. Виникає помилка Р0011.

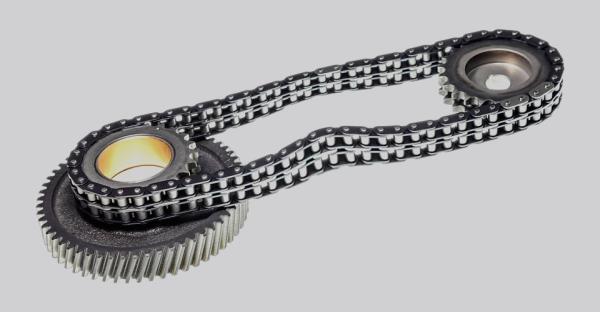

Розтягнутий Ланцюг ГРМ

Діагностувати розтягнення ланцюга ГРМ можна по специфічному шуму з-під кришки двигуна. Гримить звук, брязкіт і деренчання на холостих – явні симптоми того, що пора міняти ланцюг. Якщо не зробити це вчасно, то одного разу розтягнута ланцюг може перескочити на кілька зубів або зовсім “зістрибнути” із зірочок. Наслідки будуть плачевними-загнуті клапани, деформовані шатуни, навіть пробитий поршень.

Наскільки серйозним є код Р0011 і що станеться, якщо його ігнорувати

Помилка Р0011 відноситься до числа серйозних проблем, які не можна ігнорувати. В першу чергу через її впливу на ходові якості, керованість автомобіля. Коли фази газорозподілу збиваються, двигун починає працювати нестійко. Виникають провали в тязі, ривки, вібрації. Мотор то несподівано зривається на високі обороти, то глухне на холостому ходу. У таких умовах важко контролювати машину, особливо на високій швидкості. Будь-який маневр, що вимагає різкого натискання на газ — обгін, швидкий старт, злиття з потоком-стає лотереєю. Двигун може підвести.

Навіть просто підтримувати постійну швидкість, тримати дистанцію з Р0011 важко. Постійні коливання оборотів змушують то пригальмовувати, то прискорюватися. У потоці така їзда може швидко втомити, спровокувати аварійну ситуацію. Тому якщо на приладовій панелі загорівся Check Engine, а машина смикається і тремтить, потрібно з’їжджати на узбіччя. Подальший рух можливий тільки до найближчого сервісу на невеликій швидкості.

Діагностика помилки Р0011

Щоб знайти причину помилки Р0011, усунути її своїми руками, потрібен мінімальний набір інструментів:

• сканер OBDII для зчитування кодів;
• мультиметр;
• тестер тиску масла;
• набір гайкових ключів і викруток.

З додаткового обладнання стане в нагоді ноутбук з діагностичною програмою, адаптером (якщо немає дилерського сканера). Він дозволить подивитися “живі” дані з датчиків положення коленвала і распредвала. Для більш глибокої діагностики, на зразок оцінки стану ланцюга ГРМ, потрібен стетоскоп, спеціальні Знімачі. Без них не обійтися, якщо справа дійде до серйозного ремонту.

Перевірка рівня і забруднення моторного масла

Діагностику помилки Р0011 потрібно починати з малого-перевірки рівня і якості моторного масла. Це найпростіша, очевидна причина, яку легко усунути своїми силами. Насамперед загляньте під капот, витягніть масляний щуп. Якщо на ньому мінімум мастила, потрібно долити масло до потрібної позначки. Використовуйте лише мастило, яке рекомендував виробник вашого автомобіля.

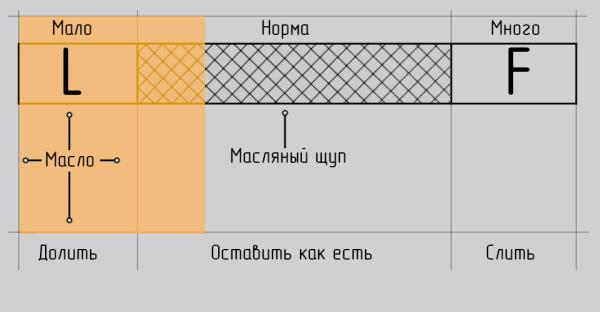

Перевірка рівня масла

Потім оцініть стан масла на щупі. Свіжа, чиста змазка має напівпрозорий бурштиновий відтінок. Якщо вона почорніла, придбала запах гару, значить прийшов час міняти масло разом з фільтром. Після заміни потрібно скинути помилку Р0011, проїхатися. Часто цієї процедури досить, щоб позбутися від коду, повернути нормальну роботу двигуну. Якщо проблема збереглася, переходимо до наступного етапу.

Огляд проводів і роз’єму клапана управління

Коли з маслом все в порядку, потрібно перевірити електричну частину системи VVT. В першу чергу-цілісність проводів, роз’єму клапана OCV. Спочатку від’єднайте роз’єм від клапана, уважно огляньте його. На контактах не повинно бути слідів окислення, бруду, вологи. Якщо є, зачистите їх наждачним папером, обробіть засобом для електроконтактів.

Перевірте стан проводів на предмет пошкоджень ізоляції, тріщин, перетирань. Часто вони поводяться як” приховані ” обриви — пропускають струм, але з великим опором. Найкраще замінити таку проводку. Якщо дроти і роз’єм в порядку, можна підключити його назад до клапана. Пора переходити до наступної перевірки.

Тестування працездатності клапана управління

Перевірити клапан OCV можна безпосередньо на автомобілі. Правда, для цього доведеться зняти його з двигуна, що часом складно. Зате все робиться своїми руками, без сторонньої допомоги:

1. Для початку від’єднайте роз’єм, викрутіть клапан з блоку циліндрів. Тонкої викруткою акуратно витягніть поршень зсередини корпусу. Він повинен рухатися плавно, без ривків, заїдань.
2. Потім перевірте роботу клапана”на батарейці”. Підключіть його контакти безпосередньо до акумулятора на 2-3 секунди. Якщо деталь справна, ви почуєте характерне клацання. Так спрацьовує електромагніт всередині.
3. Якщо клацання немає, потрібно перевірити опір обмотки клапана. Підключіть мультиметр до контактів OCV. Справний клапан має опір в межах 7-12 Ом. Якщо значення сильно відрізняється, деталь несправна. Її потрібно замінити.

Встановлюючи новий клапан OCV, переконайтеся, що він відповідає моделі вашого двигуна. Підбирайте деталь по VIN-коду, а не за зовнішнім виглядом.

Вимірювання тиску масла в системі

Якщо клапан OCV працює нормально, а помилка Р0011нікуди не поділася, потрібно перевірити тиск масла в системі VVT. Саме від нього залежить точність, швидкість роботи фазообертача. Для цього знадобиться тестер тиску масла з набором перехідників. Його потрібно буде вкрутити в магістраль між клапаном OCV і фазовращателем.

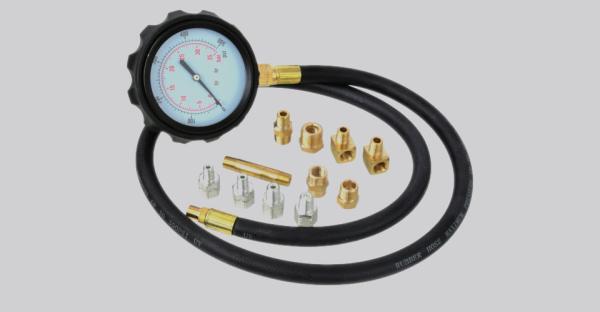

Вимірювач тиску масла

Заведіть двигун і подивіться на показання тестера. При прогрітому моторі тиск повинен бути в межах 1,5-4 атмосфер (точне значення потрібно дивитися в інструкції по експлуатації). Якщо цифри менше, значить, масляний насос не справляється. Забитий сітчастий фільтр грубої очистки масла або сам насос зношений. Треба знімати піддон картера і розбиратися. Без нормального тиску позбутися від Р0011 не вийде.

Оцінка стану ланцюга ГРМ

Стан ланцюга або ременя ГРМ-ще один фактор. Це впливає на появу помилки Р0011. Якщо привід “розтягнувся”, распредвал буде відставати від коленвала, порушувати фази газорозподілу. Найпростіший спосіб оцінити стан ланцюга ГРМ-завести мотор і послухати, як він працює. Стуки, брязкіт і деренчання явно вкажуть на проблему. Звук повинен відчутно посилюватися під навантаженням на двигун.

Більш точний метод-заміряти відстань провисання ланцюга. Для цього навіть не потрібні інструменти. Беремо руками ланка ланцюга в середині зірочки, відтягуємо його. Якщо Ланка піднімається вище середини зубця, значить ланцюг розтягнута. Міняти її потрібно швидко. Ні в якому разі не можна затягувати з заміною ланцюга ГРМ. Якщо вона перескочить або обірветься, клапани зустрінуться з поршнями. Це буде катастрофа. Не ризикуйте, при перших же симптомах розтягування міняйте всю систему приводу ГРМ.

Інші коди помилок, пов’язані з Р0011

Існує кілька кодів, схожих за описом з Р0011. Всі вони мають відношення до системи зміни фаз газорозподілу, можуть виникати одночасно з основним кодом:

1. Коди типу ” B ” (Р0016, Р0017). Вони означають, що відхилення від норми було зафіксовано, але швидко зникло. Тобто система VVT відпрацювала штатно, помилка не повторюється. Можна сказати, що це коди-попередження.
2. Коди типу ” A ” (Р0010, Р0012). Вони говорять про те, що блок управління зафіксував серйозне неузгодженість фаз газорозподілу. Тобто клапан і фазообертач не встигають відпрацьовувати заданий алгоритм. Це привід для занепокоєння.

Коди типу ” A ” не скидаються з Панелі приладів простим видаленням. Потрібно усунути причину помилки, щоб ЕБУ переконався в її відсутності, прибрав індикацію Check Engine. Ігнорувати їх точно не варто.

Список супутніх кодів несправностей

Крім кодів типу “A” і “b”, разом з Р0011 можуть “вилазити” і інші помилки. Ось найбільш поширені з них:

• Р0335, Р0336-проблеми з датчиком положення коленвала;
• Р0341, Р0342, Р0343, Р0344 – проблеми з датчиком положення розподільного валу;
• Р0016, Р0018, Р0019 – помилки кореляції распредвала / коленвала;
• Р0017 – проблеми з кореляцією распредвала / коленвала Банк 1;
• Р0365, Р0366, Р0369 – низький / високий сигнал з датчика фази распредвала;
• Р1309, Р1310, Р1312 – несправність ланцюга управління клапаном VVT.

Всі ці коди так чи інакше вказують на проблеми з фазорегулятором або його ланцюгами управління. Тому при їх появі варто відразу перевіряти систему VVT за алгоритмом.

Профілактика появи помилки Р0011

Кращий спосіб запобігти появі помилки Р0011 – регулярно міняти моторне масло, стежити за його рівнем. Саме масло відповідає за правильну роботу клапана OCV і фазовращателя. Інтервал заміни масла залежить від умов експлуатації, типу двигуна. В середньому, масло змінюють кожні 8-10 тис.км пробігу або раз на рік (що настане раніше). Для турбованих моторів і при важких умовах цей термін скорочують удвічі.

В’язкість і допуски масла повинні відповідати вимогам виробника. Не варто експериментувати зі сторонніми продуктами, якщо ви не впевнені в їх якості. Також важливий обсяг заливається масла. Перелив і недолив однаково шкідливі для системи VVT – в першому випадку масло спінюється, у другому – масляний насос “вистачає” повітря. Обидва ці фактори призводять до появи помилки Р0011.

Регулярне техобслуговування машини

Крім заміни масла, для профілактики помилки Р0011 потрібно стежити і за іншими компонентами системи газорозподілу. Вчасно міняти ланцюг / ремінь ГРМ, стежити за станом заспокоювачів, натягувачів. Також важливо регулярно чистити дросельний вузол, щоб на заслінці не накопичувався нагар. Через це порушується Розрахунок кількості повітря, що потрапляє в двигун, блок управління невірно розраховує фази.

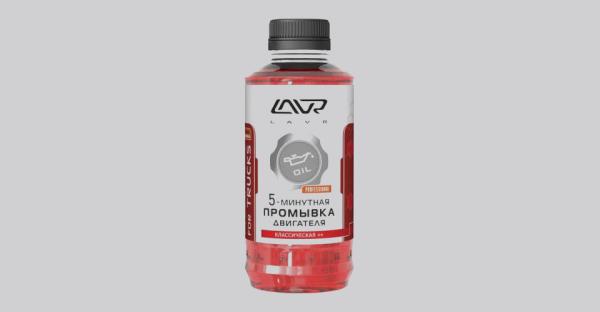

Промивна рідина для Масляної системи

Раз в 2-3 роки варто проводити промивку системи VVT спеціальними складами. Вони добре очищають масляні канали і порожнини фазообертача від відкладень, продуктів зносу. Промивку легко поєднати з плановою заміною масла. Не варто забувати про загальний стан двигуна. Слідкуйте за справністю датчиків, станом свічок і котушок запалювання. Вчасно проходьте то, не економте на расходниках. Тоді мотор прослужить довше, а помилка Р0011 не потурбує.

Висновок

Помилка Р0011 – серйозна несправність системи газорозподілу, яка вимагає оперативного усунення. Незважаючи на гадану складність, розібратися в причинах її виникнення і полагодити своїми руками реально. Головне – послідовно перевіряти всі компоненти системи VVT, починаючи з моторного масла і закінчуючи механізмом приводу ГРМ. У більшості випадків проблема криється в зносі або забрудненні будь‐якої деталі. Якщо ви не відчуваєте в собі сили або знань для ремонту, краще звернутися до співробітників автосервісу.
