Автоматизована система освітлення-це комп’ютеризована мережа, здатна, як і «розумний будинок», реагувати на різні зовнішні події і змінювати режим роботи підключених до неї пристроїв. В якості останніх виступають групи настінних або стельових світильників, лампи аварійного освітлення або садові ліхтарі — тобто будь-які освітлювальні прилади. Вони підключаються до мережі за допомогою спеціальних контролерів. За реєстрацію “подій” відповідають різноманітні датчики і детектори. Так, датчик освітленості реєструє зменшення рівня освітлення-за вікном стемніло, згустилися Сутінки. Від пристрою надходить відповідний сигнал, обробляється, потім керуюча команда передається на потрібний контролер, що включає ту чи іншу групу освітлювальних приладів.

Можливості “розумного світла”

По-перше, включення і виключення світла в залежності від рівня освітленості в будинку і на вулиці (за допомогою датчика освітленості) і від наявності людей в приміщенні (спрацьовує датчик присутності).

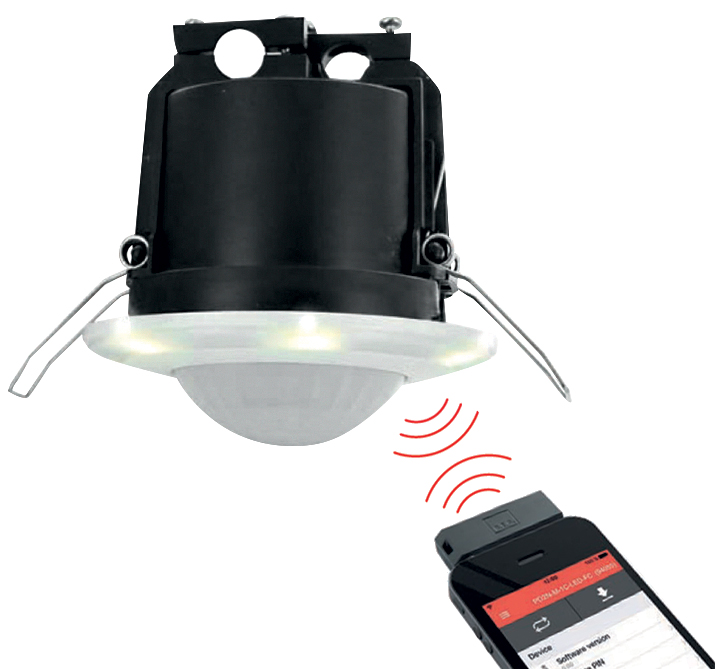

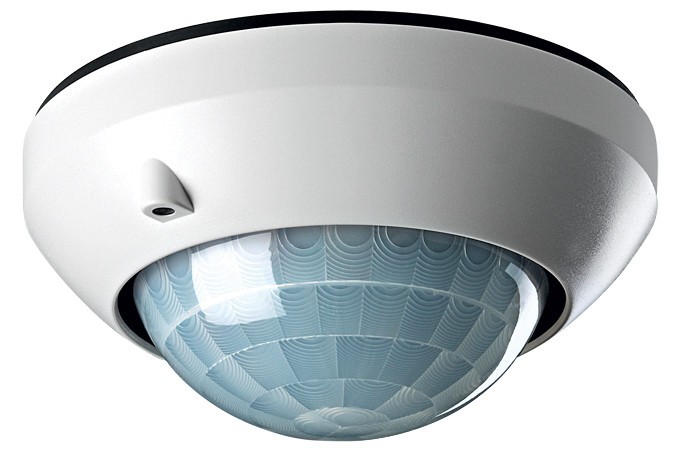

Датчик PD2N-LED-m-1C (BEG Luxomat): реєстрація рухів і регулююче освітлення

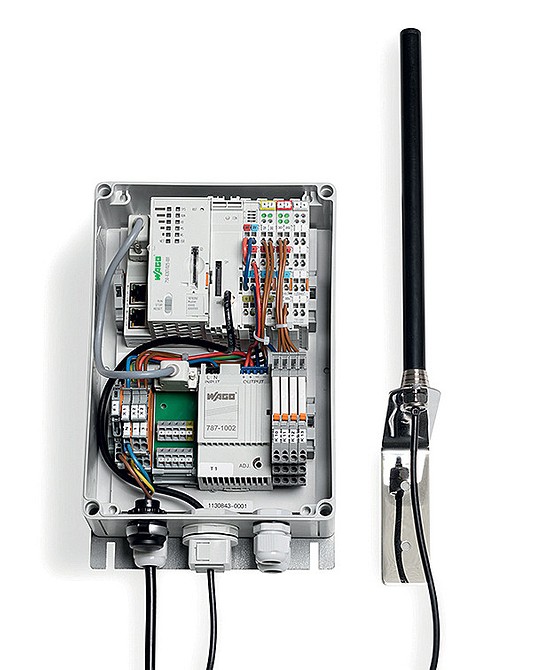

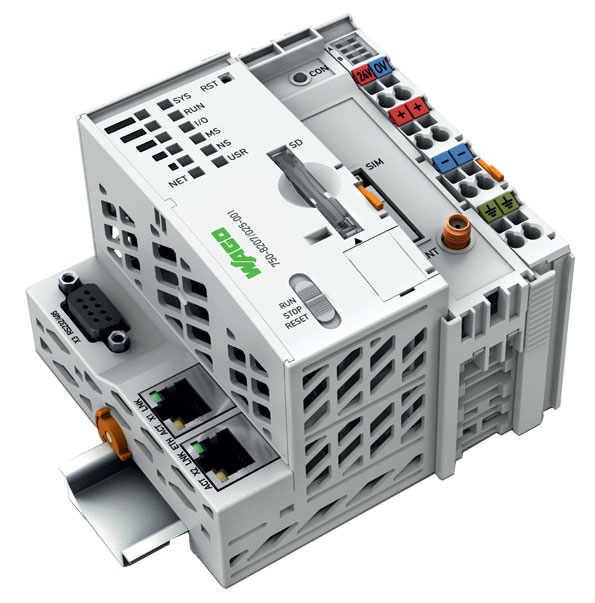

Модульне обладнання на DIN-рейку (Wago): контролер PFC200 c 3G-модемом

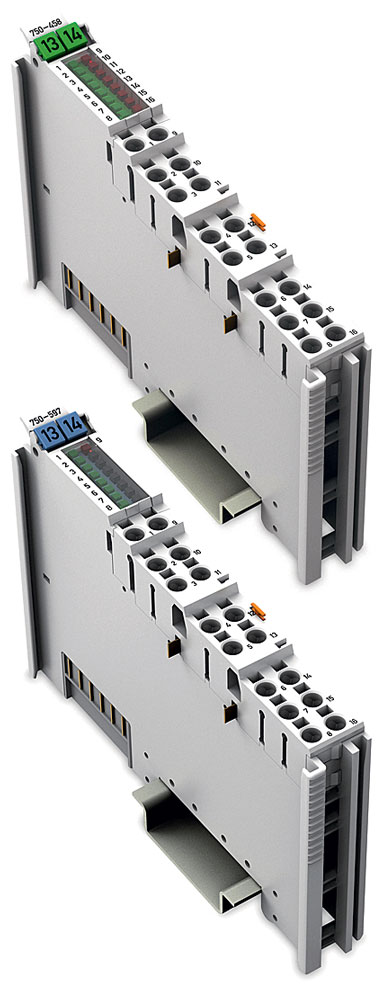

Компактні (ширина корпусу всего12 мм) восьмиканальні аналогові модулі введення-виведення

По-друге, вибір одного з декількох варіантів освітлення відповідно до заданого сценарію. Наприклад, в нічний час верхнє світло відключається, включається підсвічування, нічник і т.д. інший варіант — при функціонуванні домашнього кінотеатру яскравість всіх включених ламп плавно зменшується аж до повного відключення.

По-третє, налаштування рівня освітленості в залежності від сценарію.

По-четверте, імітація присутності людей в будинку. Автоматика включає і вимикає різні групи освітлювальних приладів, щоб з боку здавалося, ніби в будинку хтось є.

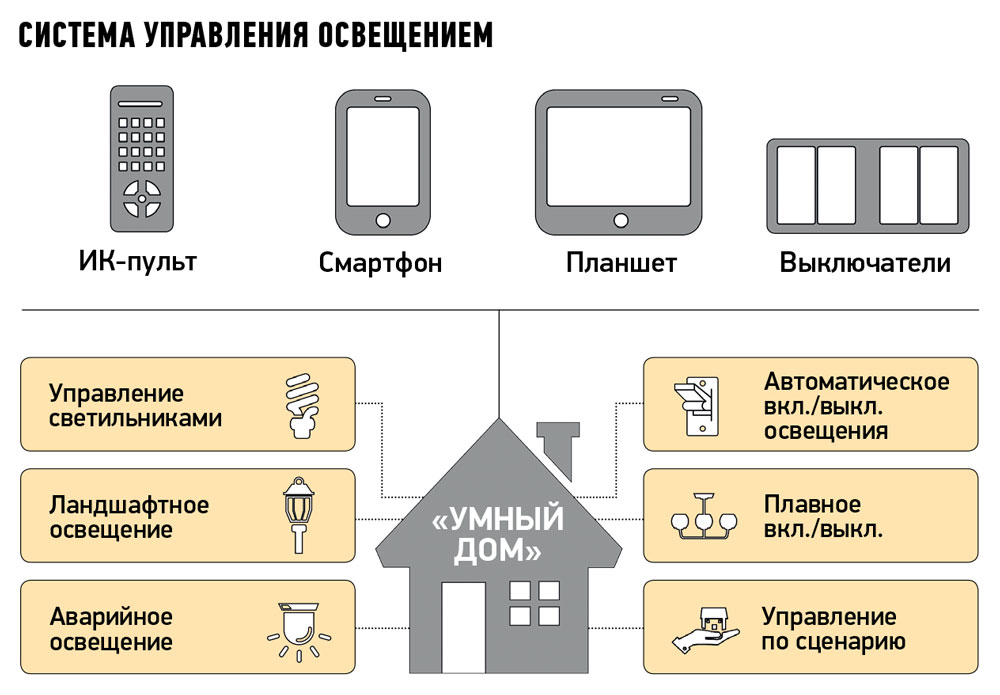

Візуалізація: Ігор Смирягін / Burda Media

Багатьом домовласникам необхідно, щоб в інтелектуальній системі освітлення були реалізовані різноманітні можливості дистанційного керування світлом

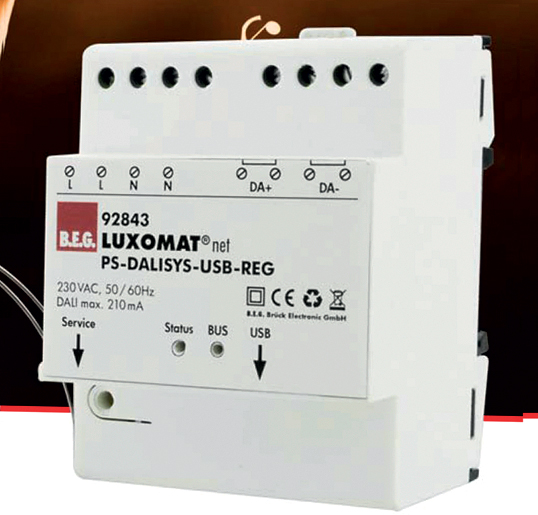

За протоколом DALI, як правило, управляються не тільки світильники. У ньому простіше дімміровать освітлення і групувати світильники. Наприклад, ви хочете розділити одну групу освітлення на дві, що в KNX або зі звичайною проводкою важко, так як потрібно прокладати додаткові кабелі (від кожної групи дроти йдуть в шафу). А з шиною DALI досить перепрограмувати групу світильників. Також в системі DALI можна отримувати різні статуси від пристроїв. Великий плюс протоколу-це інтеграція в різні Шинні системи.

Приступаємо до проектування

Якщо ви збираєтеся облаштувати повністю автоматизовану систему освітлення, то масштабним перетворенням має передувати ретельне планування. Проведіть ревізію будинку, підрахуйте кількість груп освітлення, визначте їх призначення. Залежно від обсягу і складності завдань слід вибрати і спосіб їх вирішення.

Наприклад, ви нарахували шість груп освітлення — дві кімнати, кухня, санвузол, коридор і сад (зовнішнє освітлення). В саду світло загоряється з настанням сутінків, в будинку — в темний час доби і при наявності в приміщеннях людей, в коридорі — тільки під час руху і лише на короткий час.

Крім того, щоб дистанційно керувати світлом зі смартфона, необхідно передбачити і традиційні вимикачі в кожній кімнаті. Якщо ваші вимоги не дуже складні, то, можливо, проект вдасться реалізувати за допомогою готового рішення по автоматизації квартир і котеджів (такого собі «розумного будинку» в одній коробці). Подібні продукти пропонують великі виробники електроустановочних і електротехнічних виробів, а також розробники програмного обладнання для «розумного будинку» (наприклад, HDL, Insyte, Jung, Legrand, WAGO).

Готові рішення мають ряд переваг. Так, окремі компоненти системи практично завжди відповідають один одному. Чи збираємо ми підсумкову схему з елементів системи домашньої автоматизації MyHome (Legrand), Smart Visu Server (Jung) або вибираємо готовий «Розумний будинок» в одній коробці компанії Insyte — ми діємо в межах «одного конструктора».

Зрозуміло, не все вдається інтегрувати в рамках єдиної системи, до того ж для вирішення складних завдань, коли потрібно об’єднати проекти освітлення, опалення, безпеки, мультирум і кондиціонери в одну схему, варто скористатися послугами професійних проектувальників, які займаються інсталяціями «розумного будинку». При виборі фахівців слід орієнтуватися на портфоліо, що дозволяє скласти уявлення про їх досвід роботи.

Яка вартість системи інтелектуального освітлення? Ціна готових проектів багато в чому залежить від вартості компонентів. Як показує практика, недорогий варіант «розумного будинку» для квартири або невеликого котеджу обійдеться в суму від 100-150 тис.руб. до декількох сотень тисяч рублів.

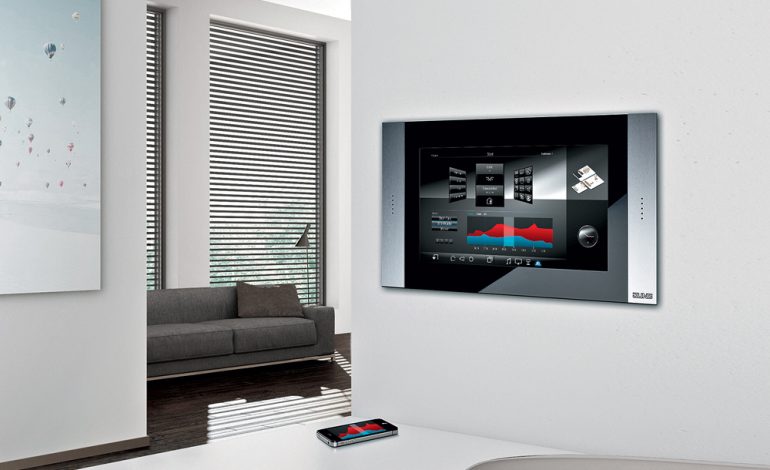

Переносні панелі управління дуже зручні у використанні, так як дозволяють централізовано контролювати всі технічні процеси ” розумного будинку»

Інтелектуальні датчики

Датчики руху і присутності виявляють активність в зоні чутливості. Одночасно вбудований світлочутливий елемент реєструє рівень освітлення, при недостатності якого включає світло. Датчик присутності оснащений більш досконалою оптичною системою, що реєструє навіть невеликі рухи, тому ці пристрої зазвичай коштують дорожче.

З новітніх розробок в даній області відзначимо датчик PD2N-LED-m-1C (BEG luxomat) з вбудованим підсвічуванням. Енергозберігаючі світлодіоди в його корпусі дають м’яке світло, який дозволяє очам швидше адаптуватися при включенні яскравого освітлення.

Який протокол краще?

Компоненти системи обмінюються інформацією і командами за допомогою певного коду — протоколу передачі даних. Широке поширення набули протоколи LonWorks, LanDrive, KNX, DALI, MyHome, HDL Buspro. Деякі, скажімо LonWorks або KNX, передбачають переважно дротову передачу даних, хоча можливі й інші варіанти обміну інформацією. Інші, наприклад ZigBee, EnOcean, розраховані на технологію бездротового зв’язку через радіоканал. Протокол DALI адаптований для управління освітленням, на відміну від інших, що вважаються універсальними, і може інтегруватися в верхні рівні автоматизації.

Світлодіодні системи освітлення відмінно підходять для оснащення “розумного будинку” , оскільки дозволяють реалізовувати складні багатобарвні сценарії підсвічування приміщень

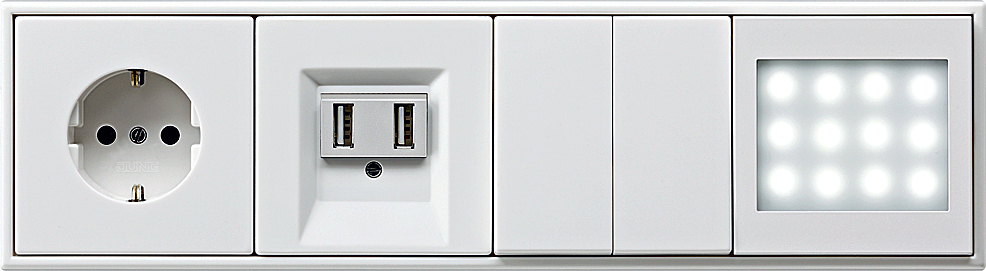

Комбінація з силової розетки, зарядки USB, вимикача і світлодіодного ліхтаря (Jung)

Як влаштована система “в одній коробці”

Система інтелектуального освітлення включає в себе центральний блок управління (якщо система централізована), комплект пристроїв, що подають сигнали про будь-які події на блок управління, і комплект пристроїв-контролерів, які приводять в дію виконавчі механізми.

Для організації роботи будуть потрібні також блоки живлення або (наприклад, для світлодіодних стрічок) драйвери — електронні пристрої, в яких перетворюється і стабілізується не напруга, а сила струму.

У готових проектах найчастіше використовується бездротова технологія передачі даних. Такі рішення набагато простіше з точки зору монтажу. Скажімо,» Розумний будинок ” Insyte складається з декількох блоків, кожен з яких необхідно розмістити в приміщеннях будинку, що підлягають автоматизації. Усередині блоку можуть перебувати IP-відеокамера, мікрофон для голосового управління, ІЧ-приймач для контролю за AV-технікою і кондиціонерами, два виходи для керівництва освітленням, диммер для плавного регулювання освітлення, вихід для контролю за шторами, входи для підключення зовнішніх датчиків, Wi-Fi-модуль для зв’язку і управління, вбудований блок живлення. Система автоматично знаходить компоненти, встановлює зв’язок і виробляє настройку. Інсталятор лише підключає потрібні елементи системи-датчики, групи освітлення, механізм управління шторами.

В системі Smart Visu Server (Jung) компактний пристрій кріпиться на стіну або на DIN-рейку. Основні компоненти підключаються за допомогою кручений пари. Для налаштування і управління «розумним будинком» використовується додаток для мобільних пристроїв Smart Visu Server.

Не забувай про майбутнє

В інтелектуальні системи освітлення досвідчені проектувальники намагаються закласти додаткові можливості для нарощування потужності. Практика показує, що в системі освітлення завжди знаходяться якісь елементи, які можна поліпшити-додати, наприклад, автоматичне освітлення гаража, парадного входу, прибудинкового простору. Тому має сенс прислухатися до інсталяторів, якщо вони запропонують вам підстрахуватися, заклавши в проектовану систему більш потужний контролер, додаткову лінію кабелю і інші «корисні дрібниці».

Світлодіодне освітлення

Виконавчими механізмами системи служать освітлювальні прилади. У сучасному житлі, як правило, використовуються світлодіодні джерела освітлення, зазвичай виконані у вигляді ламп з цоколем Е27 або Е14 (міньйон) або світлодіодних стрічок і панелей. Світлодіодне освітлення має ряд переваг перед лампами розжарювання і енергозберігаючими (люмінесцентними). Перш за все, світлодіоди економічні, надійні, мають тривалий термін служби. Кольорові світлодіодні стрічки дозволяють втілювати сценарії зі зміною не тільки яскравості, але і відтінку світлового потоку.

При проектуванні світлодіодних систем освітлення необхідно дотримуватися ряду умов, щоб техніка працювала якомога довше. Так, світлодіоди дуже чутливі до змін сили струму: вони погано переносять навіть більш високий опір, створюване сполучними проводами, які подають електрику від блоку живлення. Для надійності рекомендується підключати світлодіодні стрічки кабелем з перетином жили 6-10 мм2. Хоча багатьом ця вимога здасться завищеною-такий кабель дозволяє живити електричну плиту або досить потужний водонагрівач. Крім того, блок живлення не слід розміщувати занадто далеко від світлодіодної стрічки, гранична відстань — 28-30 м.

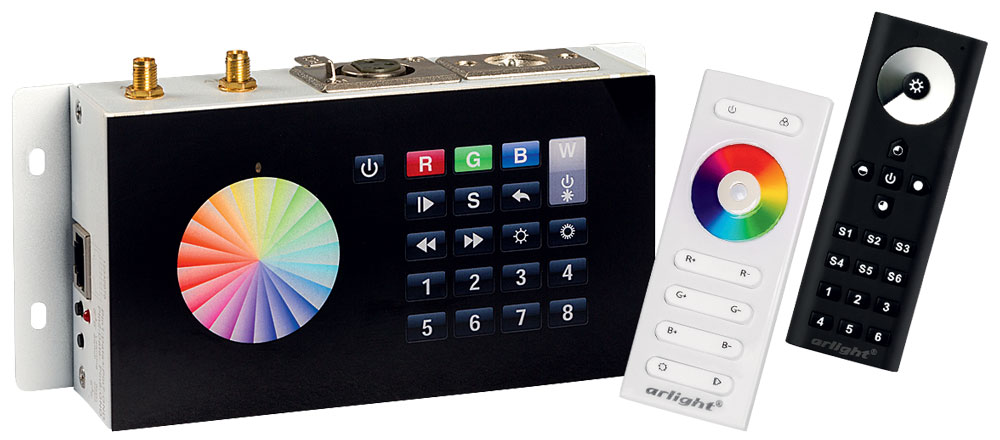

Cнсорний контролер для управління RGB / RGBW по протоколу DMX; мультизонний пульт з сенсорним кільцем вибору яскравості для білих стрічок; однозонний пульт управління

Чому виходять з ладу надійні світлодіоди? Майже завжди причина криється в помилках при монтажі. Так, електрики часто не встановлюють для стрічки радіатори охолодження (Алюмінієвий профіль) і використовують для монтажу кабель недостатнього перетину. Щоб правильно підібрати кабель мінімального перетину для підключення від блоку живлення до світлодіодним стрічці, необхідно скористатися однією з «формул», що враховує плановану довжину проводу. “Формула « № 1 (для мідного кабелю довжиною до 10 м) 1 а = 0,5 мм2» Формула” № 2 (для мідного кабелю довжиною до 30 м) 1 а = 0,76 мм2 наприклад, для стрічки з силою струму 2 а (48 Вт/24 В, 24 Вт/12 В) вибирають кабель перетином 1 мм2, якщо довжина останнього становить до 10 м, і перетином 1,5 мм2, коли довжина не перевищує 30 м.Крім того, для монтажу слід застосовувати мідний кабель (виготовлений « А ось обміднений кабель або виготовлений по ТУ здатний значно знизити яскравість світлодіодного обладнання. Стрічку необхідно монтувати на алюмінієві поверхні. Оскільки вона досить сильно нагрівається при роботі, профіль виконує функцію тепловідведення. Якщо змонтувати стрічку на гіпсокартон або меблі, то термін її служби різко скоротиться.

Датчик руху з підтримкою системи MyHome, серія Livinglight (BTicino)

Активатори Legrand: модель 3476 (BTicino) з одним реле і вбудованим керуючим пристроєм

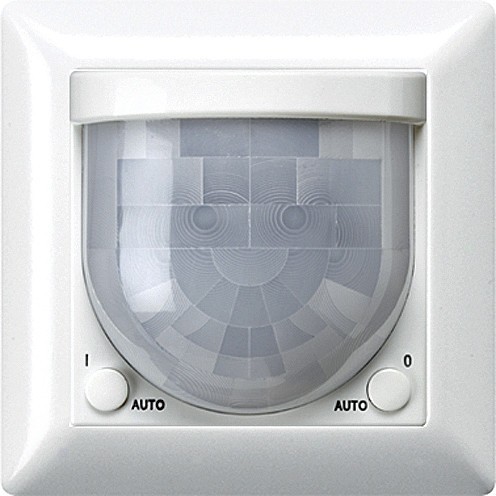

Настінні датчики руху (Jung)

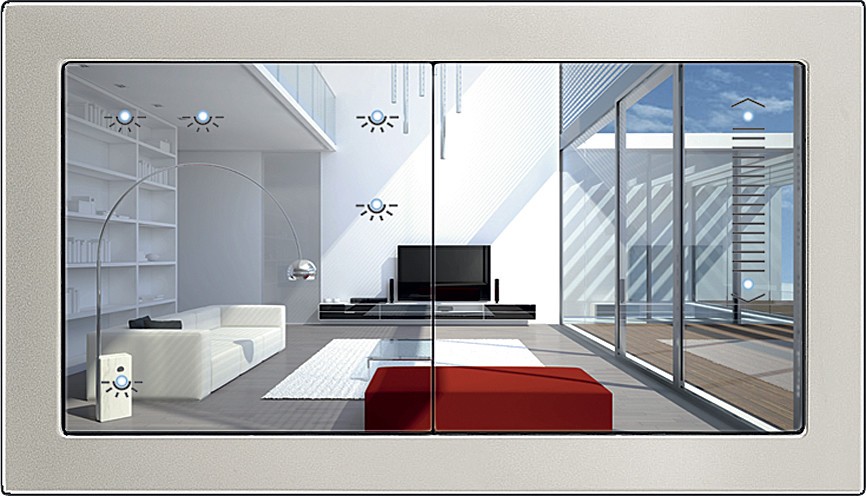

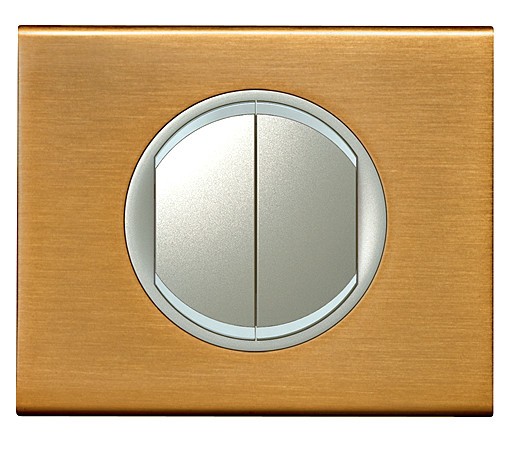

Для вимикачів і панелей управління з великою кількістю функцій і кнопок важливим параметром стає зручність інтерфейсу. Вибирайте систему, найбільш зрозумілу для всіх користувачів

Нова розробка Insyte-бездротовий модуль, який забезпечує інтелектуальне управління в одній кімнаті

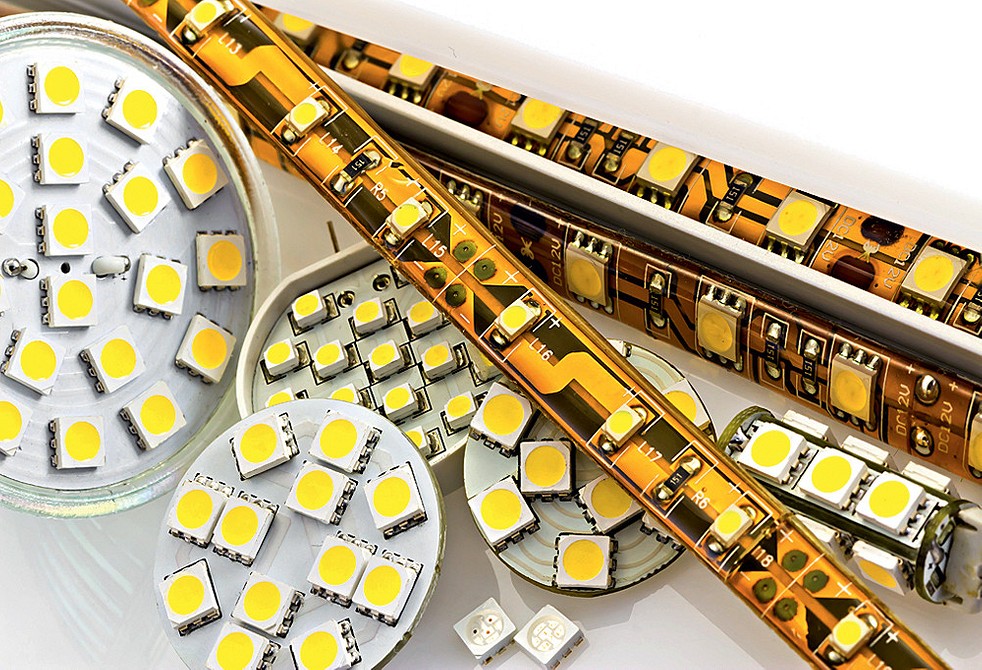

Світлодіодні стрічки можуть бути як одноколірними, так і багатобарвними (RGB). Вони також розрізняються по потужності, типу встановлених світлодіодів, напрузі живлення і ступеня вологозахищеності
